PENTAX ノンプリズムトータルステーション R-530NSは新型EDM機構を搭載しました。
進化した測距性能と多彩な機能で、作業効率のさらなる向上を実現したトランシットになります。
<進化を遂げた測距性能、ノンプリズム最大測定可能距離 600m>

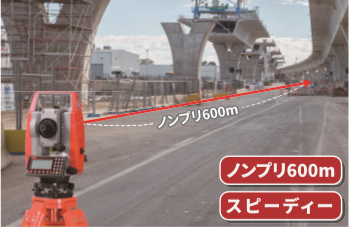

ノンプリズムでの最大測距範囲が600mのトランシットです。

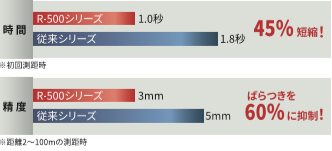

光学系を改良した新型EDM機構を搭載し、ペンタックス 光波測距儀は従来シリーズよりも測距時間が
ノンプリズム約1.8秒→約1.0秒に
精度がノンプリズム±(5+2ppm×D)→±(3+2ppm×D)(2~100mの場合)
向上しました。
太陽光の反射による影響についても低減しました。
ノンプリズム測距の場合
<スピーディーな設置作業を実現!>
棒型で見やすい電子気泡管を搭載しています。
縦横の棒気泡管を画面上に表示します。
無理な姿勢をとることなく、楽に整準作業が行える測量機です。
<レーザー求心で簡単設置>
既知点に向けて可視光レーザーを照射するレーザー求心をペンタックス 光波測距儀は搭載しています。より簡単に求心作業を行うことができます。
※オプションで光学求心に変更が可能です。
<設置時に便利な機械高測定>
既知点上に光波測距儀を設置する際、
後視点の高さ(Z座標)があれば、後視点の測距により、
機械高を自動計算します。
<片側観測を可能にする3軸自動補正>

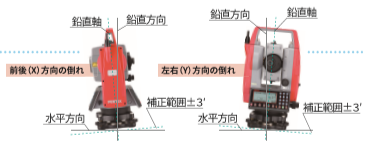

X・Y軸の自動傾斜補正機構に加えて、視準軸の誤差を自動補正する機能も
PENTAX トータルステーション R-530NSは搭載しています。
正位での片側観測のみで、正・反観測と同精度の観測が可能になり、
精度を保持します。
<豊富な応用機能を内蔵しています>
基準点測量から高精度な施工管理まで対応したソフトウェアを
ペンタックス 光波測距儀は標準搭載しています。
対話形式のシンプルな操作で、複雑な測定や計算も容易に実施できる光波距離計となります。
<測設作業に便利なガイドライト>
PENTAX トータルステーション R-530NSは、測設時の移動方向を2色
(緑・赤)のLEDで知らせてくれます。
特に杭打ち作業の際、プリズムマンの誘導が簡単に行えることで、作業時間の短縮に繋がります。
<Bluetoothクラス1を標準装備>
ペンタックス 光波距離計は最大100mまで通信可能な測量機です。
ワイヤレスでのデータの受け渡し、データコレクタや電子平板での
操作も用意なノンプリズムトータルステーションです。
<素早い測距を実現するトリガーキー>
望遠鏡から目を離さずに測距が出来るトリガーキーをペンタックス 光波距離計 R-530NSは新搭載しました。
杭打ちや現況測量に便利なノンプリズムトータルステーションです。
<約17時間の連続使用が可能※>
ペンタックス 光波距離計は2個のLi-ionバッテリが装着可能です。
ホットスワップにも対応し、作業中でも電源を落とすことなく、
バッテリの交換が可能です。
※30秒に1回の測定の場合
<容易なデータの受け渡し>
SDカード(付属品)でCSV,SIMA,APAのデータに対応した測量機器です。
※USBミニポート、RS-232Cも使用可能(別途ケーブルが必要)です。
<自動気象センサーを内蔵>
R-530NS本体に内蔵された自動気象センサーが、気温と気圧をリアルタイムに測定します。
測定結果のppm補正を行う測量機器になります。
<レッドマーク機能を搭載>
ペンタックス 光波距離計は観測方向に赤いレーザ光を照射します。
レッドマーク機能(レーザーポインタ)搭載で目標物の位置の確認がしやすくなり、室内や屋外(日陰)での作業時に便利な測量機器です。
<TS出来形対応データコレクタDC-6E(オプション)>
TS出来形管理要領(土木編・舗装工事編)データ交換基準Ver.4.1に対応しています。
TS観測による三次元座標を用いてその場で設計値との比較が可能、
グラフィック表示で直感的に操作が出来ます。
情報化施工を強力にサポートし、現場での省力化推進に貢献します。
|
《R-530NS仕 様》 |
望遠鏡 |
倍率 |
30× |
対物有効径 |
45mm ( EDM 45mm ) |
分解力 |
3” |
視界 |
1°30’(2.6%) |
最短視準距離 |
1.0m |
測距部※2※3 |
レーザ安全規格 |
レッドマーク:クラス2 測距時:クラス3R |
測距範囲※1 |
ノンプリズム |
0.5m ~600m |
反射シート |
1.5m~600(気象条件良好時:800)m |
1素子プリズム |
1.5m~7000(気象条件良好時:8000)m |
3素子プリズム |
1.5m~8000(気象条件良好時:9000)m |
ミニプリズム |
1.5m~2500(気象条件良好時:3000)m |
測距精度※4 |
ノンプリズム 2
~100m |
± ( 3 + 2ppm × D ) mm |
ノンプリズム 100
~300m |
± ( 5 + 5ppm × D ) mm |
ノンプリズム 300m~ |
± ( 7 + 10ppm × D ) mm |
プリズム・反射シート |
± ( 2 + 2ppm × D ) mm |
最小表示 |
通常測距 1mmまたは0.1mm/高速測距 10mm |
測距時間※5 |
初回測距(ノンプリズム) |
約1.0秒 |
初回測距(プリズム・反射シート) |
約1.2秒 |
連続測距(ノンプリズム) |
約0.8秒 |
連続測距(プリズム・反射シート) |
約0.8秒 |
気象補正 |
あり(自動気象センター使用/気温・気圧入力/ppm値入力)、なし 選択可 |
レッドマーク機能(ポインティング) |
有 |
トリガーキー |
有 |
測角部 |
測角方式 |
アブソリュート・ロータリー・エンコーダ |
検出方式 |
H:両側検出 V:両側検出 |
最小表示 |
5″/1″選択可 |
測角精度(標準偏差)JIS B 7912-3(ISO 17123-3)準拠 |
3″ |
微動ネジ方式 |
2スピード |
表示部 |
表示器 |
正反両側、照明付、ホワイトバックライト液晶 |
ガイドライト |
ガイドライト |
視認可能範囲:5° 中央誘導範囲:30′ |
自動傾斜補正装置※6 |
型式 |
液晶反射型 |
補正軸 |
3軸 |
補正範囲 |
補正範囲:±3′ |
標準搭載プログラム |
測定・計算 |
簡易座標測定、杭打ち測定、トラバース測定(測定のみ/座標記録/簡易野帳記録)、水準測定、逆打ち測定、対辺測定、遠隔測高(REM)測定、 2点後方交会法、幅杭測定、対回観測、単回観測、路線計算、内外分点、面積計算(座標法)、4点交点計算、機械高測定、s/S補正計算、ツールポケット設定(メニュー定義) |
データ記録装置 |
形式 |
本体内部メモリ |
記録容量(座標もしくは観測データ)※7 |
約60,000点 |
インターフェース |
インターフェース |
SDカードスロット※8、ミニUSBポート、RS-232C、Bluetoothクラス1 |
気泡管感度 |
電子気泡管 |
30″/目盛 |
円形気泡管 |
8′/2mm(着脱機種のみ整準台にもつきます) |
レーザー求心装置 |
レーザー求心装置 |
輝度、光軸調整機構付 |
基盤部形式 |
基盤部形式 |
着脱式 |
防塵防水 |
防塵防水 |
IP56(本体) |
使用温度範囲 |
使用温度範囲 |
-20℃~+50℃ |
寸法(突起物を除く) |
寸法(突起物を除く) |
幅190×高さ342×長さ177mm |
重量(バッテリ含む) |
重量(バッテリ含む) |
5.7㎏ |
内部バッテリ(BP07) |
電源 |
Li-ion 7.4V 3350mAh 2個標準装備 ホットスワップ対応 |
1充電あたりの使用時間(連続測距) |
約17時間(30秒に1回測定)※9 |
1充電あたりの使用時間(測角) |
約47.5時間 |
充電時間 |
1個充電で約2時間:2個同時充電の場合4時間 |
国土地理院認定(予定) |
国土地理院認定(予定) |
2級Aトータルステーション |
※1:気象条件通常または良好とは次のような状態を基準としています。
通常:視程が約20kmでかげろうがわずかに出ていて、日差しが弱く、風が適度にあるとき。
良好:視程が40Kmで雨上がりの曇った状態で、かげろうがなく、風が適度にあるとき。
※2:ノンプリズムモードでの測距範囲・精度・時間は環境状況の変化や
目標物の形状・面積・反射率により変化することがあります。
また、ノンプリズムモードでの測距範囲はKODAK社グレイカード(白)を基準としています
(KODAKはイーストマンコダック社の登録商標です)
※3:ペンタックス純正反射シートにおいて
※4:自動気象補正時の測距精度はプリズム・反射シート測距の場合にはppm誤差項の値は10ppm、
またノンプリズム測距の場合には距離(300m以上)あるいは環境状況の変化や
目標物の形状・面積・反射率によりppm誤差項の値は18ppmになります。
※5:測距時間は日中の良好な測量環境で測定した値です。
プリズム測距の場合には距離(4000m以上)あるいは環境状況によって、
またノンプリズム測距の場合には距離(300m以上)あるいは環境状況の変化や
目標物の形状・面積・反射率によって、測距時間は長くなります。
※6:3軸補正とはXY2軸補正に加え、水平軸と視準軸の直行と
鉛直軸と水平軸の直交誤差を補正する機能です。
※7:記録点数は使用状況によって変化します。
座標、観測(対回・単回)データの数値はそれぞれを組み合わせることなく、
単独で使用した場合の観測点数です。
対回は1対回5方向観測を行った場合の代表的な観測点数です。
1現場最大記録点数:3,000点 最大現場作成数:20現場
パソコンからトータルステーションへのデータ転送最大点数:1,000点
※8:使用できるSDカード容量は最大8GBです。
必ず標準付属のSDカードを使用してください。
市販のSdカードを使用する場合には、使用できないものもあるため、
必ず確認してからご使用願います。
※9:EDM省エネ設定がありの場合。
メーカー小売価格
R-530NS 2,117,500円(税込)
当店価格
※こちらの金額は仮の金額となります。後程打ち合わせのうえ、お見積りを送付致します。
R-530NS 2,117,500円(税込)
品番 |
品名 |
出荷単位 |
価格(税込) |
R-530NS |
R-530NS |
1 |
2,117,500円 |
