PENTAX(ペンタックス)GNSS G7N

通常価格:¥1,635,000 税込
¥1,635,000 税込
数量
カートに追加しました。
お買い物を続ける カートへ進む
PENTAX(ペンタックス)2周波GNSS G7Nは、GPS・GLONASS・GZSS(準天頂衛星みちびき)からの信号を受信出来る最新鋭の受信ボードを搭載したGNSS受信機です。
そのため、多くの衛星を受信し高精度の素早い観測が可能になりました。

簡単な操作でネットワーク型RTKを使った測定ができ、データは、CSV、SIMA形式のほか、
CST形式で出力してオプションの帳票出力ソフトで手簿・記簿の作成も可能です。

※SIMカードはNTTドコモ社製、ソフトバンク社製 nano SIM を別途ご契約下さい。
※ネットワーク配信サービス網への接続は、配信会社様との補正データは配信サービスのご契約が必要となります。



※製品デモのお問合せも受け付けております。
現在のところ、レンタルはしておりません。

<PENTAX G7N は傾斜補正機能を搭載>

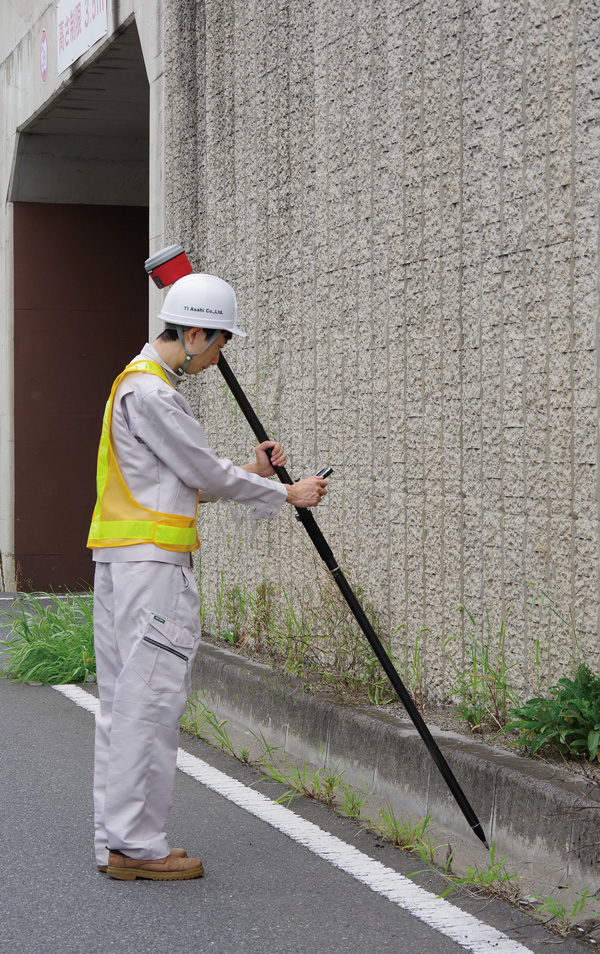

PENTAX GNSS G7Nはポールを傾けることにより、建物や木の近くでも計測がしやすくなりました。
ポールの傾斜が 30°以内であれば、リアルタイムに座標を補正します。
また、データ コレクタの画面に表示される電子気泡管により、傾きを確認できます。
杭等の高さによりポールの気泡管が見えにくい時に便利です。
設定した範囲より傾いた場合は、コントローラの電子気泡管が赤くなります。


<PENTAX G7シリーズは 2周波GNSS受信機 補正データの受信が容易に!簡単操作で高パフォーマンス 最新鋭の衛星受信ボードを搭載>

PENTAX GNSS G7NはGPS、GLONASS、QZSS(準天頂衛星みちびき)を受信できる最新鋭の受信ボードを搭載しています。
そのため、多くの衛星を受信し高精度の素早い観測が可能になりました。

<簡単設置、計測開始まで約10秒>

PENTAX GNSS G7NはRTK観測の平均再捕捉時間は、約10秒と短時間です。
また、前回の設定を記憶し、自動的に観測を開始します。

<Wi-Fiルータが不要、ケーブルレスでネットワークRTK観測を実現>

ネットワーク上の基準点または、仮想基準点のデータを内蔵のセルラーモデムで、配信サーバーから取得できます。
SIMカードを本体に挿入し、直接携帯回線に接続できます。
Wi-Fiルータの使用や、テザリングをする必要はありません。
SIMカード等の詳細については、お問い合わせ下さい。

<SIMカードで補正データを直接受信 連続使用時間は約10時間>

Li-ionバッテリを2個搭載。ホットスワップ対応で観測中でも交換が可能です。

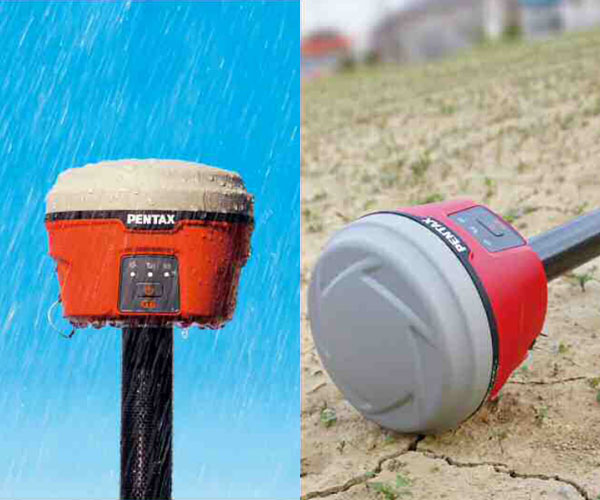

<軽量かつ頑丈、防塵防水IP67>

本体は放熱性に優れたマグネシウム合金を使用し、従来より耐衝撃性が大幅に向上しました。バッテリ込みで、1.25㎏とコンパクト。



<堅牢なボディ>

従来より耐衝撃性が大幅に向上しました。



<連続使用時間は約10時間>

LI-ionバッテリを2個搭載。ホットスワップ対応で観測中でも交換が可能です。



<G7Nコントローラ用 Android™端末で見やすいコントローラ画面 ソフトウェア>

ソフトウェアは、用途により【RTK観測】または、【スタティック観測】のご購入となります。


    RTK メニュー画面       衛星配置            観測            誘導

<G7N簡易帳票出力ソフト 手簿記簿出力のためのソフトウェア※オプション>

コントローラで記録したGNSS受信機からのRTK観測データを使い、手簿・記簿を出力、印刷するソフトウェアです。
主な機能
・入力ファイル選択  弊社コントローラから出力するCSTファイルを読み込みます。
・セッション編集   使用するセッション、移動局の情報を編集します。
・手簿 記事事項設定 RTK-GNSS、ネットワーク型RTK-GNSSを選択し、必要事項を設定します。
・記簿 記事事項設定 基準点の情報を選択し、必要事項を設定します。
・印刷プレビュー・出力 作成した帳票を印刷するか、エクセルまたは、PDFで保存します。


<G7N Net RTK(VRS)セット標準構成品>

①G7N 本体×1台②バッテリ×2個③アダプタ×1式
④microSDカード×1式 ⑤コントローラケーブル×1式 ⑥CD×1式
 ⑦保証書   ×1式   ⑧ケース   ×1式

ケースには、付属品のコントローラとコントローラホルダも収納可能です。







仕様表
品名 PENTAX(ペンタックス)GNSS G7N
チャンネル数/受信周波数(※1) 555/【GPS】L1 C/A、L1C、L2C、L2P、L5
【GLONASS】L1 C/A、L2C、L2P、L3

【BeiDou】B1、B2、B3
【Galileo】E1、E5a、E5b、E5AltBOC
【QZSS】L1 C/A、L1C、L2C、L5
精度 ( ※ 2、 ※ 3) 【RTK 水平精度】 10mm + 1ppm
【RTK 垂直精度】 20mm + 1ppm
【スタティック 水平精度】 2.5mm+1ppm
【スタティック 垂直精度】 5mm+1ppm
RTK 平均初期化時間 ( ※ 4) 10秒
動作時間 ( ※ 4) RTK 連続測定 ・ NetRTK 連続測定 ・ スタティック連続測定 約 10 時間 (内部バッテリ 2 個)
データ 【データ記録】 microSD カード、 内部ストレージ
【データ更新レート】 1,2,5Hz
【データ形式】 独自フォーマット、 RINEX
対応通信フォーマット 【RTK 補正情報】 RTCM Ver.2.3 ,3.0, 3.2、 CMR, CMR+
【データ出力】 NMEA0183
インターフェース※ 5 ※ 6 【Lemo 7Pin】 PC 通信ポート ( シリアル、 USB)
【Lemo 5Pin 】 外部無線機通信ポート、 外部電源入力
無線、 コントローラ /PC 通信用、LTE (nano SIM カードソケット)
傾斜補正機能 補正範囲 : 60°、補正精度 : 10mm + 0.4mm/° (30°以内)、電子気泡管機能搭載
防塵 ・ 防水 IP67
使用温度範囲 -25℃~ +60℃
寸法 ・ 質量 Φ131mm x H102mm、1.25kg( バッテリ込み)
電源 【バッテリ】 BP09 ( Li-ion 7.4V 3350mAh 2 個標準装備 ホットスワップ対応)
【充電器】 専用充電器セット (BC05、 AC01、 PC01)
国土地理院登録 1級GNSS測量機 ( 申請中 )
コントローラハードウェア※ 7 【動作保証端末】 パナソニック FZ-T1 B
【データ記録装置】 内部メモリ 16GB (プログラム領域含む)
【防塵 ・ 防滴 / 防水】 IP66/68 準拠
コントローラソフトウェア ●現場管理:現場選択、現場削除、データ入出力 (SIMA・CSV)、 路線計算・選択、平面図確認、座標手入力
●観測/記録:スタティック観測サポート、RTK観測、VRS観測
●測量計算 :ST計算、隅切計算、面積計算、4点交点計算、3点1方向角計算、2点2方向角計算、直線と円の交点計算、円と円の交点計算、3点を通る円の中心計算、内外分点計算
●編集/検索
●条件設定:測点名重複確認、測点名処理設定、座標桁数設定、傾斜補正機能 ON/OFF




仕様表
RTK 用無線機仕様 (RTK セットのみ) 固定局移動局
タイプ/ 周波数/チャンネル/無線伝送速度 外付け型 簡易無線 ( デジタル)/351MHz 帯/30チャンネル/4800bp 外付け型 簡易無線 ( デジタル)/351MHz 帯/30チャンネル/4800bp
空中線電力 1/2/5W 受信専用
防塵・防水 IPX5相当
本体質量 570g 270g

※1 QZSS は、スタティック観測、 ネットワーク型 RTK 観測に対応。 L5, E5a 信号の処理については使用する後処理ソフトウェアでの取り扱いに依存します。
※2 測位精度は衛星数、 衛星配置、 周囲の環境 (障害物等)、 マルチパス、 大気の状況、 基線長、 時間により変化することがあります。
※3 傾斜補正機能機能 OFF の時の精度です。 (スタティック観測を除く)
※4 G7N の平均初期化時間や動作時間などは環境温度や観測状況により変化することがあります。
※5 LTE の対応キャリアはお問い合わせください。 LTE は、補正データ受信用です。PC 通信ポートは、コントローラと無線接続中は使用できません。
※6 第 5 世代移動通信システム 「5G」 には対応していません。
※7 左記以外の端末による動作保証はいたしかねます。


メーカー小売価格
GNSS G7N オープン価格


当店価格
GNSS G7N 1,635,000円(税込)
